RST-7K5/15K系列：7.5KW / 15KW三相四线直流高压输出电源
发布时间：22-09-08 11:01 作者：MEAN WELL
文: 林简松 / 产品经理
Rex.lin@meanwell.com
全球标准电源领航者—明纬，继上个月推出全新SHP-10K(10,000W)三相三线式大功率高压输出(HVDC)电源，可提供给大功率工业设备、高压充电储能系统及集中供电等新应用需求。为提供更多样式的标准电源来满足客户，明纬再推出全新设计AC输入三相四线式RST-7K5(7500W)及RST-15K(15,000W)标准电源，以2U低高度设计及高效率达95%，最大并联输出功率可达30kW。

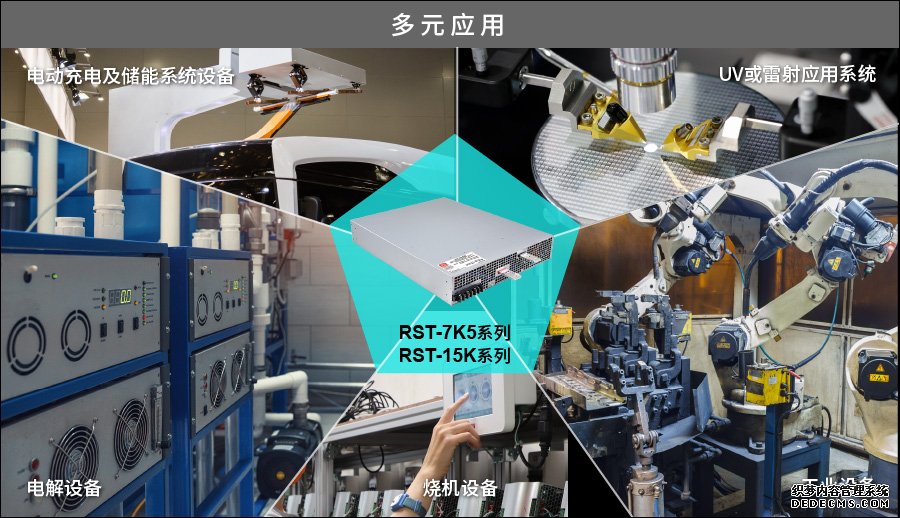

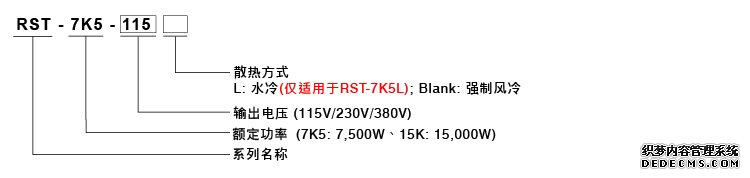

在输出电压应用提供115V、230V及380V三种机型，可提供不同产业应用，如工业设备、充电储能系统、电解设备、集中供电…等。此外，输出电压电流皆具备可程序化控制功能，尤其在电压控制可涵盖1~120%范围做调整使用。另外，也提供多种监控讯号如：过温度、DC-OK、风扇故障、AC故障告警…等讯号功能，让用户可快速与系统设备进行控制整合。然而，应用在不同的工业领域可能须面对各种恶劣操作环境，因此，RST系列提供两种不同散热方式供客户选用，分别是内建风扇的强制风冷型(RST-7K5/15K)，与搭配水冷板的水冷型(RST-7K5L)，使用者可依据设备特性或现场环境选择合适的散热方式。
除上述特色功能，RST-7K5及15K系列亦符合最新版国际信息类EN/ UL62368-1安规认证，机构采小型化(<2U)设计，可搭配标准19吋机柜安装使用，适用于各种高功率工业设备，具备高性价比与高信赖性特色。明纬直流高压输出(HVDC)机型，除了有三相输入，亦有完整单相输入系列，可参考明纬线上展览馆内—高压直流输出(HVDC)系列产品介绍。相关三相AC输入系列规格比较，请参阅下表，或联系明纬业务。
| 机 型 | RST-7K5 | RST-15K | SHP-10K |
| 输入电压 |
3Ø3W(196~305V AC相电压) 3Ø4W (340~530V AC 线电压) |
3Ø3W (340~530V AC) | |
| 输出电压 | 55V/115V/230V/380V DC | ||
| 输出并联 | 4台 (30KW Max.) | 2台 (30KW Max.) | 4台 (40KW Max.) |
| 散热方式 |
1.内建风扇散热 2.水冷散热 |
内建风扇散热 |
1.内建风扇散热 2.水冷散热 |
| 效率 | 95% | 94.5% | 97%(Max.) |
| 电压 /电流编程功能 |
PV电压可调 (1%~120%) PC电流可调 (20%~100%) |
PV 电压可调 (50%~120%) PC 电流可调 (20%~100%) |
|
| 数位通讯 | N/A | CANBus / PMBus / MODBus | |
|
尺寸 (长x宽x高) |
460x 211x 83.5 mm (风冷) 460x 216x 83.5 mm (水冷) |
540x 424x 83.5 mm |
460x 211x 83.5 mm (风冷) 460x 216x 83.5 mm (水冷) |
| 保固 | 5年 | ||
| 应用领域 | 直流集中供电系统、充电储能相关设备、雷射切割设备、UV相关应用设备 | ||
| 规格书 | LINK | LINK | LINK |
| 上市时间 | 2022.09 | 2022.08 | |
- 3相4线式宽范围输入340~530V AC
- 最高效率可达95%
- 强制风冷或水冷散热方式可选
- 输出电压及电流可程序化调整
- 宽电压输出范围可调1%~120%
- 可提供并联输出功能，最大瓦数达30kW
- 多种保护功能：短路、过温度、过负载、过电压
- 多种监控讯号：过温度、DC-OK、风扇故障、AC故障告警
- 5年保固
